Temperatursensor Innenraum - Bauteil unbekannt

Guten Morgen zusammen, der Temperatursensor ist ja weltweit nicht zu bekommen (und würde 250 Euro kosten).
Ich habe jemanden gefunden, der mir die Platine nachbaut. Jetzt zu meiner Frage:

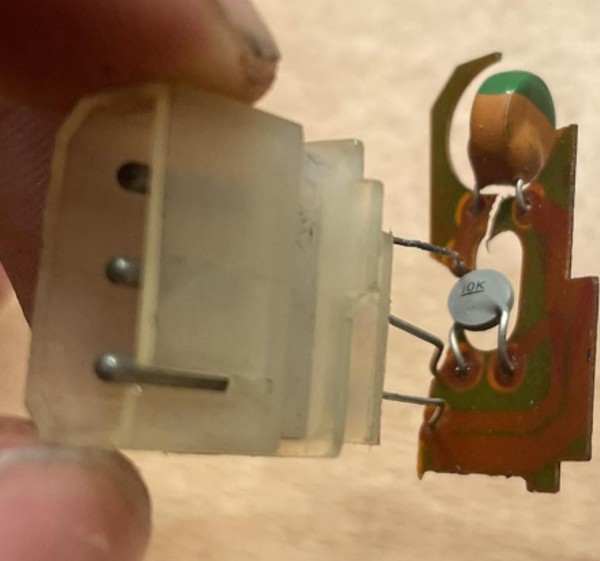

Hat irgendjemand eine Ahnung, was das braun/grüne Teil für ein Bauteil ist? Das kleine runde ist der NTC, das wurde hier schon ein paar mal thematisiert.

Mit dieser Info könnte ich die Platine komplett neu bestücken lassen.

Mal wieder besten Dank an euch, schönes Wochenende. VG Lars

[image]

Hi,

ein kleiner Blick in die Schaltpläne klärt das:

[image]

Es ist ein PTC.

Gruß
Andi

--
* Reparaturen von Cockpit, Niveauschalter*

* Anfragen nur zu Reparaturen von Kombiinstrumenten - für alles andere ist das Forum da *
* Ich verteile keine Schaltpläne per Mail - benutze Google! *

Hi Andy - klasse - auf den Troubleshooting Guide bin ich nicht gekommen. Dann müssen wir das Ding nur noch ausmessen. Ich berichte. VG Lars

Moin, die Daten stehen sogar in den Reparturanleitungen. Habe gerade geschaut. Bei 25 Grad zwischen 24,5 und 42 Ohm

Spitze - vielen Dank!
Immer wieder super, wie wir uns hier gegenseitig helfen :-)

Hallo zusammen, ich bin begeistert - es gibt noch Menschen, die hilfsbereit sind und Spaß am Lösen von Problemen haben.
Über unsere örtliche Facebookgruppe habe ich jemanden gefunden, der die Platine nachgebildet und bestückt hat. Den originalen 3-poligen Stecker haben wir nicht bekommen, also hat er einen Zwischenstecker auf der Platine angebracht und den originalen als Adapter ausgeführt.
Heute abgeholt, draufgesteckt - funktioniert!

Falls jemand Interesse hat oder auch Bedarf hat, kann ich gerne den Kontakt herstellen.

Danke auch noch mal an Andreas und Jens für eure Infos zu dem unbekannten Bauteil.

Schönen Sonntag euch allen, VG Lars
[image]
[image]
[image]

Hallo Lars,
ich überlege gerade, ob ein defekter Temperatursensor die Ursache für meine nicht funktionierende Heizung sein könnte. Das Heizungsventil habe ich schon erneuert und es wird auch angesteuert. Aber ich kann die Temperatur nicht regeln. Es kommt immer ein lauwarmes Lüftchen aus den Düsen.
Daher würde ich den Sensor auch einmal gerne tauschen, vielleicht hat sich mein Problem ja dann erledigt. Leider habe ich keine Ahnung von Elektrik und weiß deswegen auch nicht, wie ich den Sensor prüfen kann.
Du kannst mir ja mal schreiben, was der Spaß gekostet hat.
LG Thomas

--
635 CSI, Bj. 01/87, Automatik, US-Version, 185 PS, Katalysator

Hi Thomas, wenn der Sensor defekt/abgezogen ist, geht die Regelung in Notlauf und du hast entweder heiß, oder kalt.
Ganz auf kalt gedreht=kalt (logisch)
Etwas auf warm gedreht (20 Grad oder mehr=komplett warm ohne Regelung)

Schnellprüfung in deinem Fall: Sensor abziehen und schauen, ob es dann richtig warm wird. Wenn nicht, liegt der Fehler an anderer Stelle (z.B. Heizkörper verstopft oder Steuergerät defekt-da hätte ich noch eins).

Für den Nachbausensor habe ich 70 Euro bezahlt.
Das ist vor dem Hintergrund, dass das Ding weltweit nicht lieferbar ist und der letzte Preis 250 war ein echter Schnapper.

Das richtig gute ist, dass er echt Spaß an solchen Projekten hat und auch für zukünftige Fälle bereitsteht.
VG Lars

Hallo Lars,
danke für die schnelle Antwort. Dann teste ich das erst einmal und melde mich dann wieder.
Der Preis ist wirklich gut, da kann man sich ja fast einen Sensor beiseite legen.
LG Thomas

--
635 CSI, Bj. 01/87, Automatik, US-Version, 185 PS, Katalysator

Hi!

Für eine detaillierte Prüfung kann man auch in die englischsprachigen Schaltpläne schauen. (Siehe Rubrik Links des Forums). Dort ist ein kompletter Fehlersuchbaum für die Heizungssteuerung hinterlegt.

Gruß Holger
