Radio ohne Soundsystem anschliessen (BMW-E24-Forum)

Leonard, Calenberger Land, (vor 166 Tagen)

Moin zusammen.
Ich hatte mir ein Autoradio zugelegt und bin aktuell dabei, die Kabel richtig zuzuordnen.
Die Beschreibung in den Reperaturhilfen war bis jetzt eine großartige Hilfe. Danach habe ich die Kabel entsprechend gekennzeichnet.
[image]
Das Radio müsste so eigentlich schon funktionieren. Allerdings wollte ich gerne die beiden hinteren Boxen auch mit einbeziehen.
Beim Durchmessen von den hinteren Boxen nach vorne stellte ich fest, dass sowohl gelb-braun als auch blau-braun (beide jeweils am Minus-Pol der hinteren Boxen) nach vorne Durchgang haben. Soweit so gut.
[image]
[image]
Allerdings kommen gelb-schwarz und blau-schwarz ( jeweils am Plus-Pol der hinteren Boxen) nach vorne so nicht an. Stattdessen kommen da gelb und hellblau an. -Durchgang haben diese Drähte von hinten nach vorne auch nicht...
[image]
Kann mir eventuell jemand helfen der sich damit auskennt, bzw. auch kein Soundsystem hat und die hinteren Boxen erfolgreich angeschlossen hat?

--
Gruss Leonard

628csi 12/82

Radio ohne Soundsystem anschliessen

uli, Bad Oeynhausen, (vor 166 Tagen) @ Leonard

Gibt es bei dem Auto einen Überblendregler? Wenn ja, steht der auf Mitte oder auf Vorne?

--
Gruß Uli

635CSI, silbermet, Bj 01.79, 5Gang Sport

640iX A GT

Avatar

Radio ohne Soundsystem anschliessen

Leonard, Calenberger Land, (vor 166 Tagen) @ uli

Nein, ein Überblendregler gab es nie.
Ein Kabel für die elektrische Antenne und das für die geschwindigkeitsabhängige, automatische Lautstärkeregelung wird nicht gebraucht.

--
Gruss Leonard

628csi 12/82

Radio ohne Soundsystem anschliessen

Holger Lübben, (vor 166 Tagen) @ Leonard

HI!

Ich denke Uli liegt richtig. Die Kabelfarben sind so wie es bei Fahrzeugen mit Überblendregler sein müsste. Blau und gelb gehen zum Überblendregler und werden von dort weiter verteilt.

Allerdings hat jemand zu den vorderen Lautsprechern neue Kabel gelegt.

Schau mal unterhalb/neben dem Radio nach ob dort noch irgendwelche unbelegten Stecker mit identischen oder ähnlichen Kabelfarben vorhanden sind.

Gruß Holger

Avatar

Radio ohne Soundsystem anschliessen

Leonard, Calenberger Land, (vor 165 Tagen) @ Holger Lübben

Hallo.
Es sind tatsächlich noch Kabel da, deren Funktion ich nicht kenne.
Allerdings sehen die nicht annähernd so aus wie die beiden die ich vermeintlich brauche.

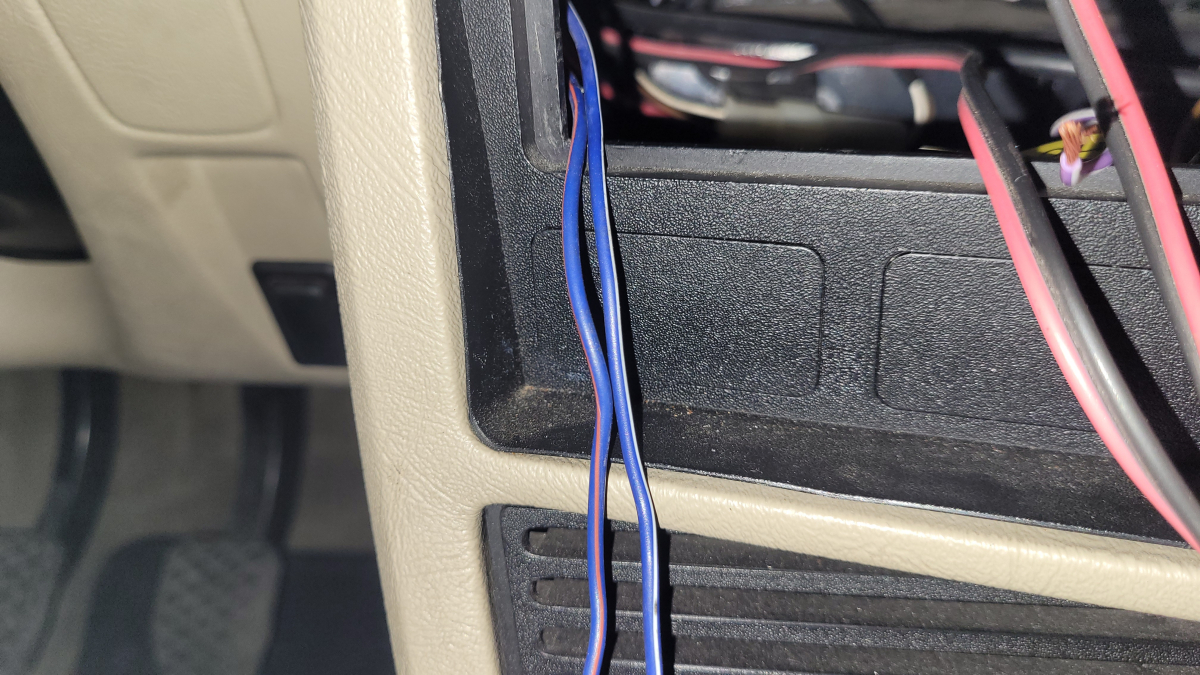

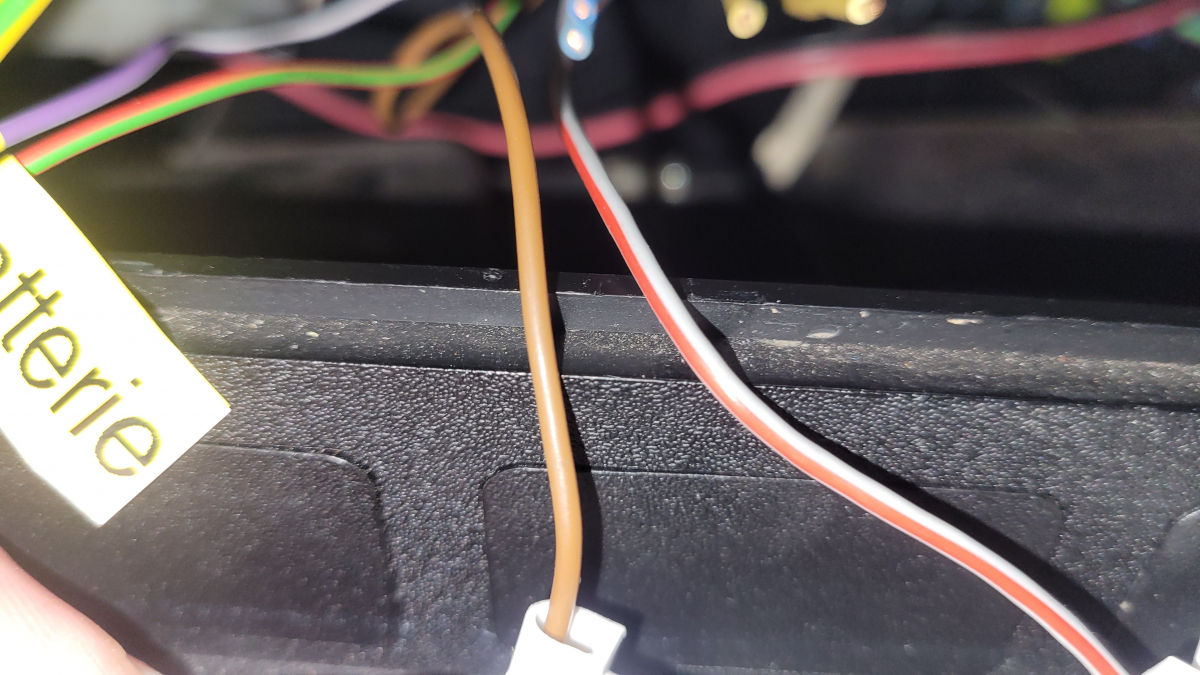

Die beiden blauen kommen aus Richtung Lenkrad und die auf dem zweiten Bild direkt aus der Mitte...
[image]
[image]

--
Gruss Leonard

628csi 12/82

Radio ohne Soundsystem anschliessen

Holger Lübben, (vor 164 Tagen) @ Leonard

Hi!

Mit den beiden blauen Drähten hast du vermutlich nächste Lautsprecherkabel gefunden ;-)
Such mal weiter - entweder kommt das blaue Kabelpärchen auch hinten an oder vorne sind noch weitere Kabel.

Die beiden anderen kann ich nicht 100% zuordnen. Das grau/rote könnte Beleuchtung Radio sein, das braune Masse - allerdings sieht mir der Stecker nicht nach Radio aus.

Gruuß Holger

Radio ohne Soundsystem anschliessen

uli, Bad Oeynhausen, (vor 164 Tagen) @ Holger Lübben

Miß doch mal an den Enden ob da ein Widerstand von ca. 4 Ohm ist. Gut möglich das die Drähte irgendwo in der "Tiefe" an die beiden anderen die direkt vom Lautsprecher kommen angetüdelt wurden.

--
Gruß Uli

635CSI, silbermet, Bj 01.79, 5Gang Sport

640iX A GT

Avatar

Radio ohne Soundsystem anschliessen

Leonard, Calenberger Land, (vor 164 Tagen) @ uli

Das hatte ich auch gehofft. -Dann hätte ich die Kabel direkt nutzen können.
Leider besteht hier keinerlei Verbindung.
Letztendlich wird es wohl darauf hinauslaufen, dass ich den Kabeln von den hinteren Lautsprechern nach vorne folgen werde und in dem Zuge evtl. gleich neue Kabel verlege.

--
Gruss Leonard

628csi 12/82

Avatar

Radio ohne Soundsystem anschliessen

Leonard, Calenberger Land, (vor 164 Tagen) @ Holger Lübben

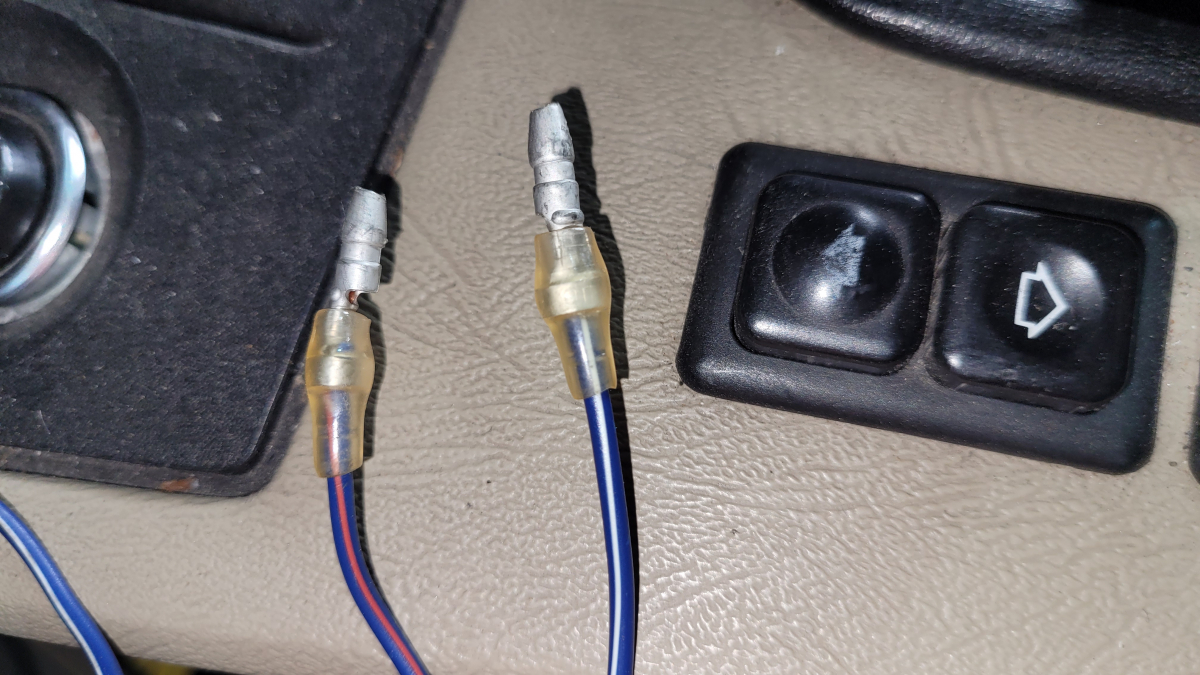

Ok, ich habe meine Suche jetzt ausgeweitet und zumindest gefunden, wo die beiden blauen Kabel hingehen.

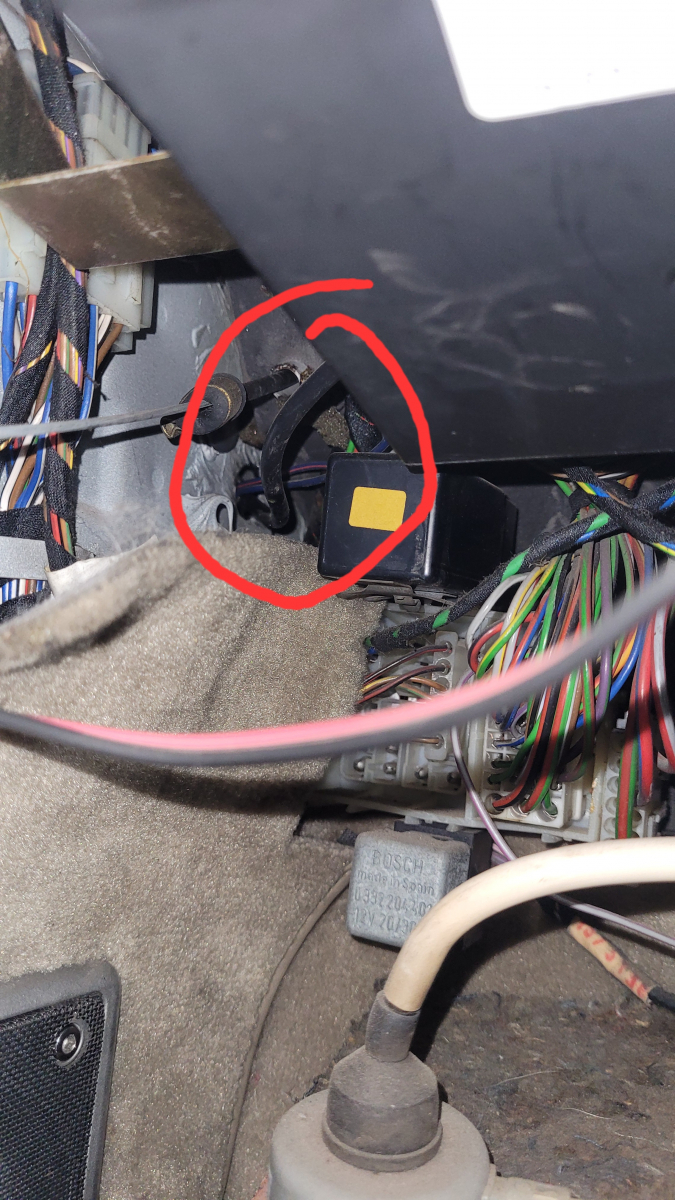

Sie verschwinden zusammen mit dem dicken, schwarzen Antennenkabel auf der Fahrerseite in der Wand. Ich tippe also mal auf eine Vorbereitung für eine elektrische Antenne!?
[image]
[image]
Dass das grau-rote Kabel für die Beleuchtung ist, würde auch mit den Reperaturhilfen übereinstimmen. Das Braune wäre demnach auch Masse. Die "Stecker" sind lediglich Lüsterklemmen, was auf dem Bild nicht gut zu erkennen war. -Wurden aber schon entfernt und sämtliche Enden mit isolierten Stossverbindern versehen.

--
Gruss Leonard

628csi 12/82
