Also meiner ist von 1988 .

Hi!

Es wurden leider falsche Kabelbäume verlegt. Die Aderfarben passen garnicht zu den im Schaltplan. Auch der Drehzahlregler vom Lüfter war mit 3-Pins und die Klimataste mit 6 Anschlüssen. Habe alles abbauen müssen, um die Verdrahtung mühsam durchzumessen und die Anschlüsse anzupassen. Habe jetzt alles angepasst. Der Transistor außen ist defekt, innen am Verdampfer ist in Ordnung. Jetzt dreht der Lüfter innen nur auf einer minimalen Stufe oder über der Schalter auf max., wohlmöglich ist der Transistor im Schalter noch defekt (Poti ausgetauscht).

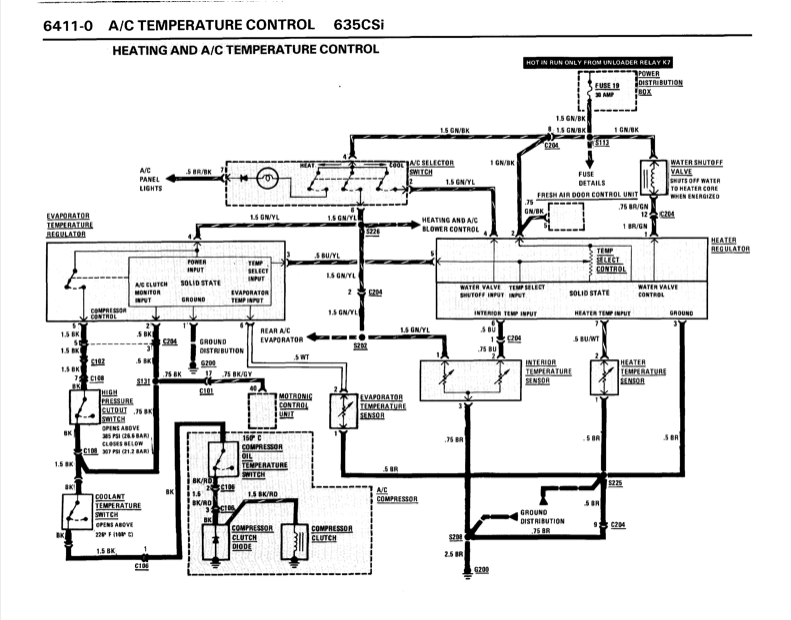

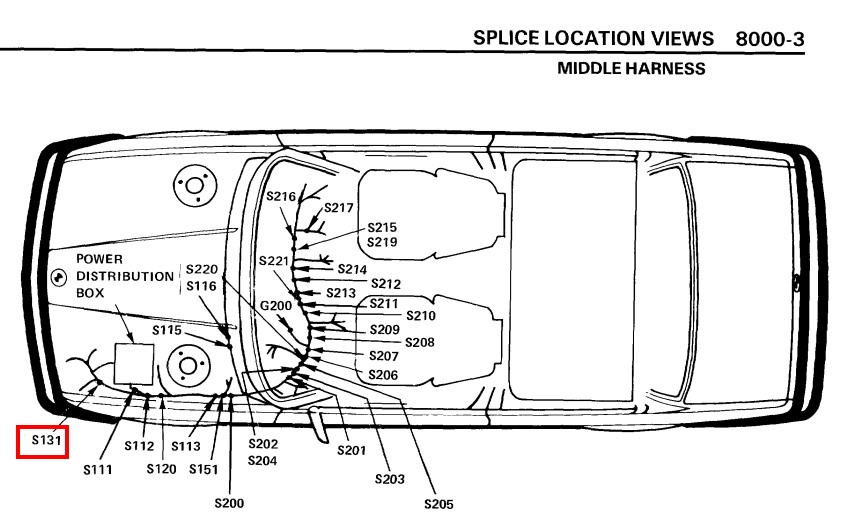

Das habe ich mir auch überlegt, laut Schaltplan ist es die 0,75 schwarz (bzw. 0,75 BK/GY) und die verläuft im Motorraum. Aber hast recht, muss nochmal genauer prüfen, zur Not eine Ader verlegen und richtig anschließen.

Wo sitzt der Temperaturregler, weißt Du das zufällig? Konnte keinen finden. Alleine den Transistor innen zu finden war eine qual.

Gruß
Cahit

Hallo Holger,

eine Frage noch zu dem Gebläseschalter. Habe das Innenleben komplett erneut (Transistor, Poti 2,5kOhm um 90 Grad gedreht Anleitung von Holger Anleitung Poti) und außen ebenfalls den Transistor ausgetauscht. Alles läuft so wie es soll, außer dass auch bei ausgeschalteter Klima der Heizlüfter so wie der Klimalüfter auf minimal Stufe und auch normal regeln lässt. Ist das normal, muss dieser bei linksanschlag nicht komplett ausgehen? Konnte im Forum nichts passendes finden, laut der Beschreibung im Schaltplan liegt beim Ausgang vom Gebläseschalter 0,7V zu den Transistoreingängen anliegt und bei max. ca. 10V (nicht bei durchgeschaltetem Mikroschalter), was auch der Fall ist.

Gruß
Cahit
