Schaltplan Steuergerät 0261200011 (Technik: Elektrik)
Servus,
leider hab ich grad kein offenes Steuergerät hier. Irgendwo könnte ich noch Bilder vom Innenleben haben muss mal suchen.
Kannst mir gerne Dein Steuergerät schicken dann teste ich es bei mir
Hallo Tom,

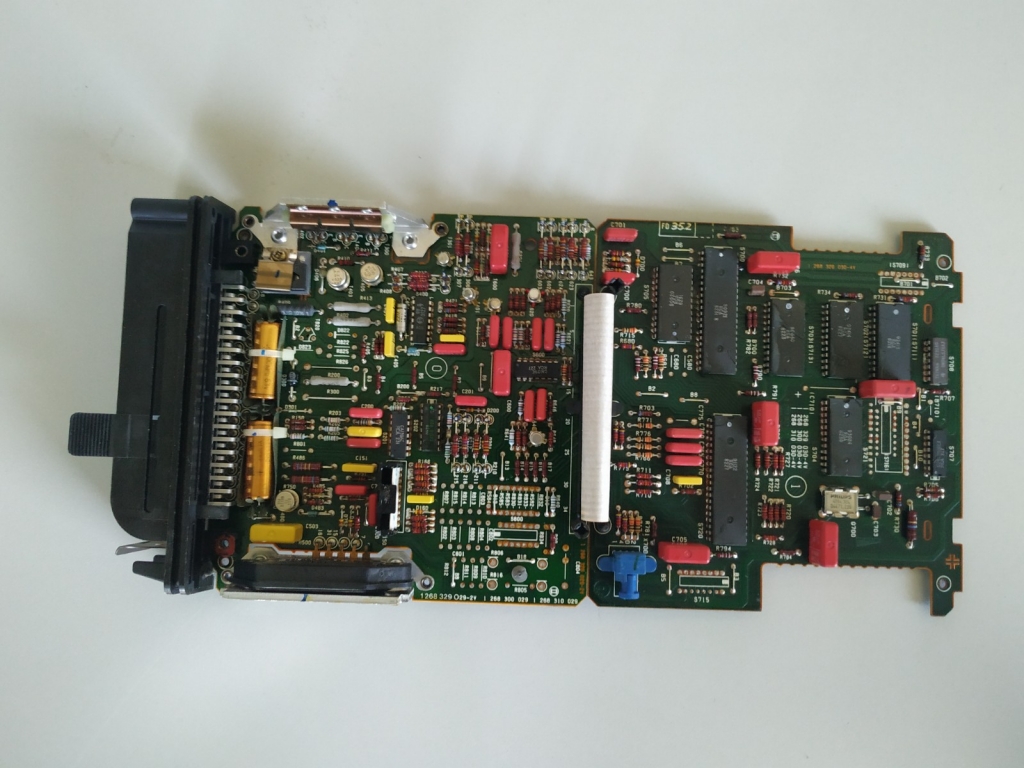

hab das STG zerlegt.
![[image]](images/uploaded/202007270839115f1e92afe0553.jpg)

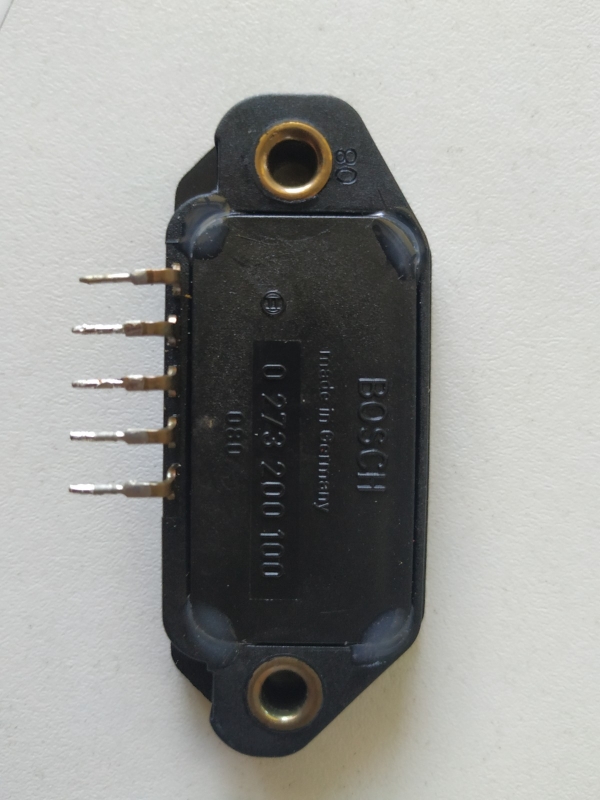

Und das Zündmodul von der Platine abgelötet:
![[image]](images/uploaded/202007270839245f1e92bcdee8f.jpg)
Die Boschnr. lautet: 0 273 200 100. Er hat 5 Beinchen, wovon jedoch nur 4 angeschlossen werden.
Frage an die Runde: Hat jemand noch ein altes Motronic-Steuergerät rumliegen und könnte mal schauen ob sich im inneren derselbe Zündtransistor befindet?
Grüße hony
--
