Hi nochmals!

Ich habe dir unter deiner im Forum hinterlegten email-Adresse den Schaltplan für die Lichtanlage Europa geschickt.

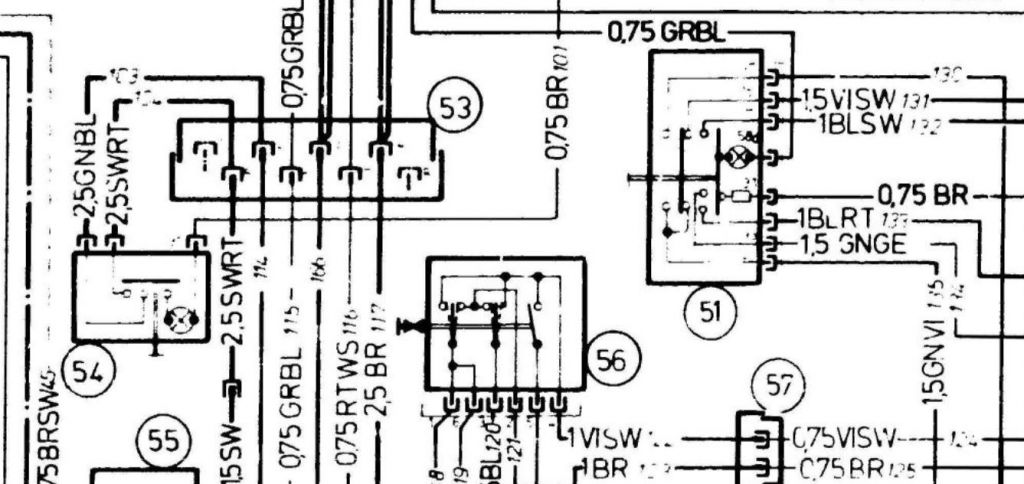

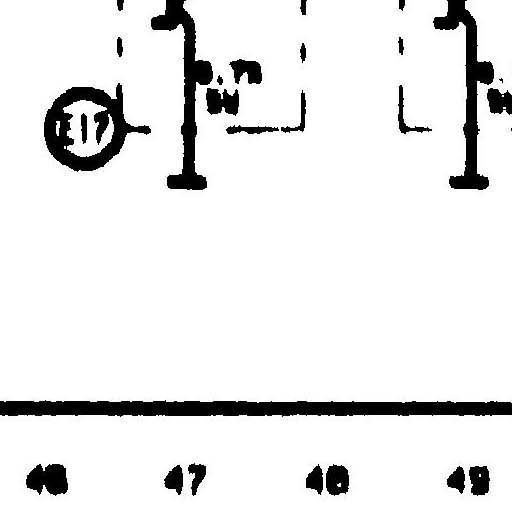

Hier noch zwei Auszüge aus der Schaltplan-DVD von BMW. Ich habe die Bildausschnitte 1:1 und unskaliert von der DVD entnommen. Man kann zwar erkennen ob ein Draht von A nach B verläuft aber sehr oft sind die Kabelfarben nicht zu erkennen und eigentlich nie die Pinnummern.

[image]

Gruß Holger
